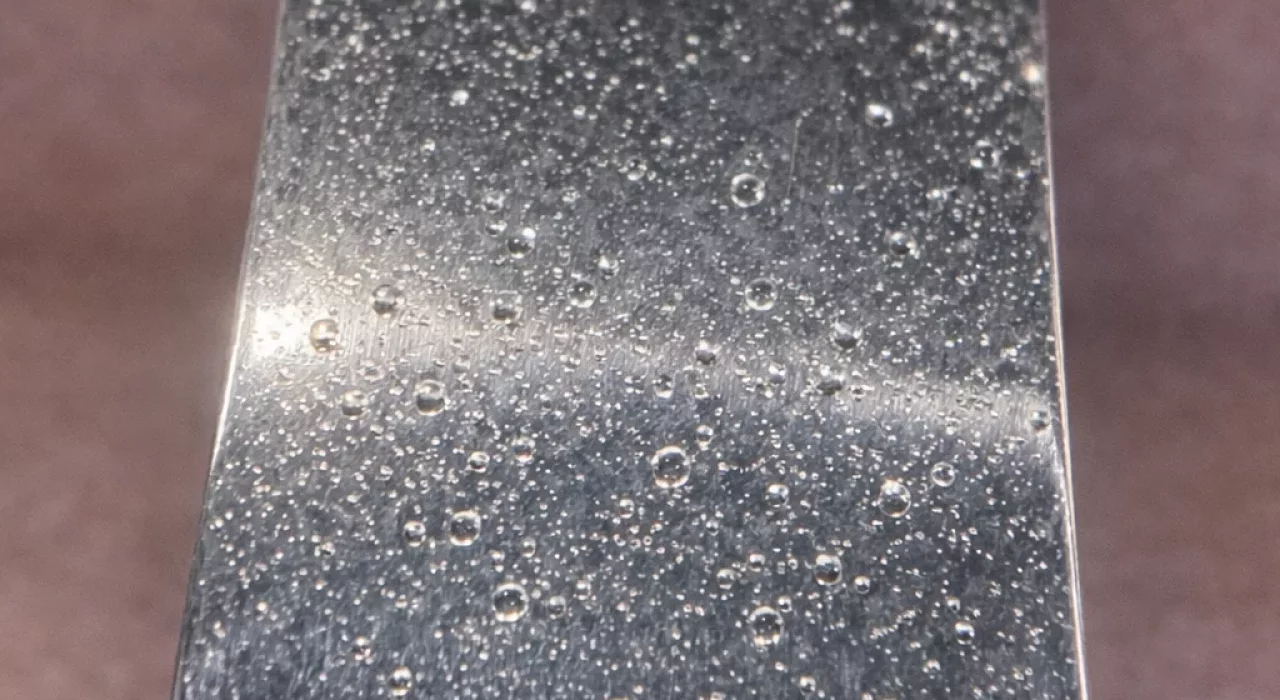

Vous terminez le polissage de votre pièce et tout semble impeccable. Grain décroissant, émerisage soigné, pré-polissage maîtrisé. Puis vient la pâte à aviver, un passage à l’ultrason… et là, des microbulles apparaissent, des taches se révèlent, la surface semble piquée.
Ce scénario est plus fréquent qu’on ne le pense, surtout en cas de fonte maison. Alors que se passe-t-il réellement ? Contamination ? Bulles d’air ? Défaut de process ? Voyons cela en détail.
Microbulles visibles après l’ultrason : ce n’est pas le polissage
Lorsque les défauts n’apparaissent qu’à la toute fin, il est tentant d’incriminer la pâte à polir ou le bain à ultrasons. En réalité, ces étapes ne créent pas le problème : elles le révèlent.
L’ultrason peut accentuer la visibilité des porosités en éliminant les résidus qui les masquaient. Un nettoyage prolongé peut même faire ressortir des cavités encore invisibles jusque-là.
Si vous limez et repolissez plusieurs fois sans amélioration durable, il est très probable que le défaut soit structurel.
Porosité de l’argent 925 : d’où vient-elle ?
Dans la majorité des cas, il s’agit bien de porosité liée à la fonte. Le métal contient des microcavités internes qui affleurent progressivement à la surface au fil du travail.
1. Fonte en lingotière ouverte
La coulée dans une lingotière ouverte favorise l’oxydation et le phénomène de rochage. La fin de coulée est particulièrement à risque : elle concentre bulles et retraits. Si cette partie n’est pas supprimée, les défauts restent dans la masse.
2. Métal recyclé mal préparé
Refondre de la limaille ou des chutes sans nettoyage rigoureux peut introduire des impuretés. Résidus de soudure, traces de nickel, particules d’outils en acier… tout cela contamine l’alliage.
Une bonne pratique consiste à intégrer systématiquement une proportion de métal neuf lors d’une refonte issue de déchets.
3. Fusion insuffisamment protégée
Un creuset ouvert et une protection au borax trop peu généreuse peuvent laisser entrer de l’oxygène dans la masse en fusion. Le résultat : inclusion gazeuse et porosité interne.
Peut-on rattraper une pièce de bijouterie poreuse ?
Il faut distinguer deux situations : défaut léger en surface ou porosité profonde généralisée.
Le “massage” du métal
Technique largement utilisée en atelier, le martelage fin ou le brunissage à l’agate permet de comprimer la matière et de refermer visuellement certaines microcavités.
Concrètement, vous pouvez :
- Marteler légèrement l’ensemble de la surface pour écrouir le métal
- Utiliser une masseuse coudée ou un outil poli arrondi monté sur pièce à main
- Cabronner en croisant soigneusement les passes
- Revenir progressivement au pré-polissage
Pour bien comprendre le geste et la pression à exercer, voici une démonstration claire du travail de correction par compression du métal. Observez notamment l’angle d’attaque de l’outil et la manière dont la matière est “glissée” plutôt que creusée :
Dans certains cas, un polissage direct avec un tampon bien chargé et une vitesse modérée peut donner de bons résultats.
Mais restons lucides : cette méthode comprime et camoufle. Elle ne supprime pas le défaut interne.
Rebouchage à la soudure ou au laser
Si des petits trous s’ouvrent franchement, vous pouvez creuser proprement puis reboucher à la soudure ou au laser. Cela reste pertinent pour des petits défauts localisés, mais devient rapidement chronophage si la porosité s'est étendue un peu partout sur la pièce.
Quand faut-il refaire la pièce ?
Si la pièce entière est atteinte, la solution la plus propre reste de la refaire. C’est frustrant, mais c’est souvent la décision la plus respectueuse du métal… et de votre client.
Comment éviter la porosité lors de la fonte ?
Voici les points clés à intégrer dans votre process :
- Utiliser une lingotière fermée pour limiter l’oxydation
- Supprimer systématiquement la dernière partie de la coulée
- Ajouter une part de métal neuf lors de la refonte de déchets
- Nettoyer soigneusement limaille et chutes avant fusion
- Protéger efficacement le bain avec du borax adapté
- Travailler le métal forgé lorsque cela est possible
La fonte implique toujours un certain risque de porosité. Le travail en métal forgé reste la méthode la plus sûre pour obtenir une matière dense et homogène.
Pourquoi l’ultrason semble aggraver la situation ?
L’ultrason n’abîme pas l’argent 925. En revanche, il élimine les résidus de pâte et les micro-débris coincés dans les cavités. Une porosité qui paraissait discrète devient alors nettement visible.
Un nettoyage trop long peut accentuer cet effet. Mieux vaut limiter le temps de passage et agiter légèrement la pièce dans la cuve plutôt que de la laisser immobile longtemps.
Contamination ou simple défaut de coulée ?
Une contamination réelle est possible, notamment en cas de présence de nickel issu de soudures ou de particules ferreuses provenant des outils. Mais dans la grande majorité des cas, en atelier artisanal, il s’agit souvent d’un problème de coulée.
Avant d’incriminer votre fournisseur de métal, analysez votre méthode de fusion. Creuset ouvert, absence de lingotière fermée, recyclage important sans apport neuf… ces facteurs expliquent la plupart des situations.
À retenir
Si les microbulles apparaissent après avivage et ultrason, vous êtes très probablement face à une porosité issue de la fonte. Le martelage et le brunissage peuvent améliorer l’aspect, mais ne corrigent pas le défaut en profondeur.
La vraie solution se joue en amont : qualité du métal, méthode de fusion et gestion rigoureuse des déchets à refondre. En bijouterie professionnelle, la maîtrise du métal commence dès la coulée.
Vous avez rencontré ce type de problème en fonte maison ? Revoir votre process aujourd’hui peut vous éviter bien des déconvenues au prochain polissage.
0 commentaire
