Le moteur suspendu est indispensable dans un atelier de bijouterie. Robuste, puissant et relativement simple à utiliser, il accompagne toutes nos opérations de fraisage, perçage ou polissage. Pourtant, comme tout équipement mécanique, il finit par montrer des signes de fatigue. Bruit inhabituel, perte de puissance, flexible qui bloque… faut-il remplacer la machine ou simplement effectuer une réparation ?
Dans bien des cas, un moteur suspendu peut repartir pour plusieurs années avec un entretien minimal. Vous allez voir que certaines pannes fréquentes sont faciles à identifier et parfois simples à réparer.
Les pannes les plus fréquentes sur un moteur suspendu de bijoutier
Un moteur suspendu fonctionne avec relativement peu de composants. Cette simplicité explique d’ailleurs sa longévité. Les problèmes rencontrés dans les ateliers concernent quatre éléments principaux :
- les charbons du moteur
- le flexible
- la pédale de commande
- la pièce à main
Avant d’envisager un remplacement complet, il est donc utile de vérifier ces éléments un par un.
Les charbons du moteur : la cause la plus fréquente
Lorsqu’un moteur suspendu cesse progressivement de fonctionner sans bruit particulier ni odeur de brûlé, la première piste à vérifier est l’usure des charbons.

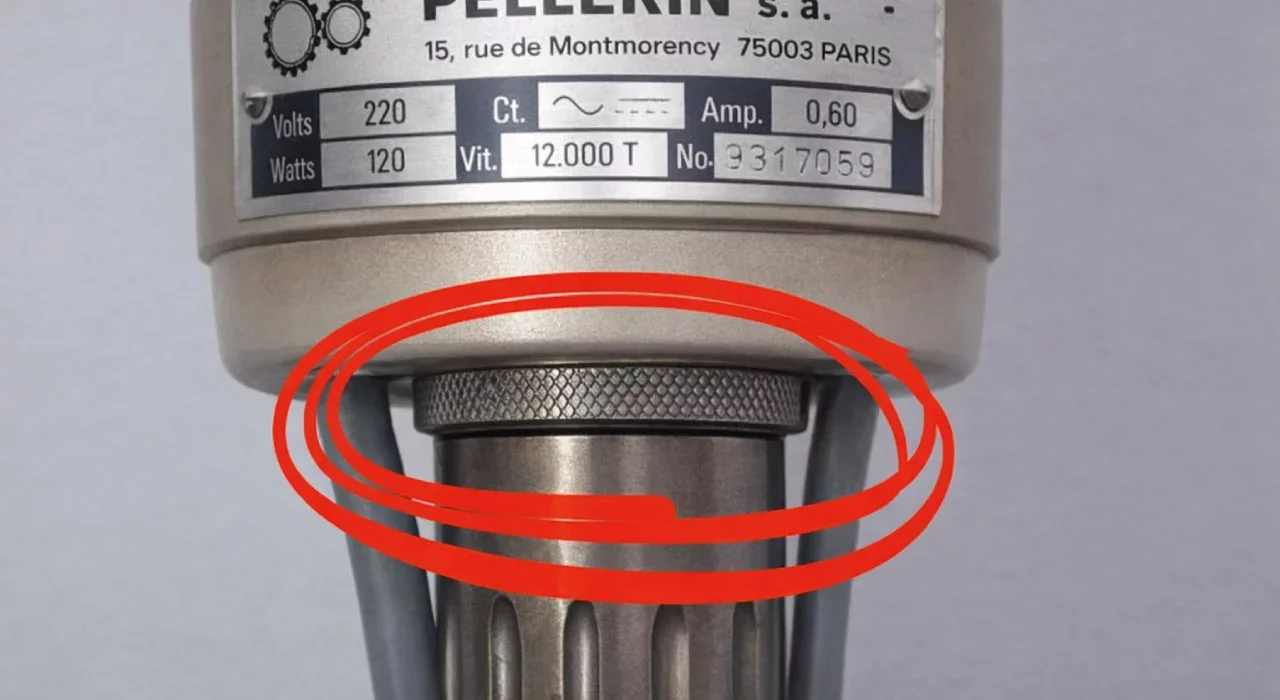

La bague située sous le moteur permet d'accéder aux charbons pour vérifier leur usure ou procéder à leur remplacement.
Ces petites pièces assurent le contact électrique avec le collecteur du moteur. Avec le temps, elles s’usent naturellement. Lorsque leur longueur devient trop faible, le moteur peut s’arrêter progressivement ou perdre en puissance.
Sur de nombreux moteurs suspendus, notamment ceux de la marque Techdent, l’accès aux charbons est relativement simple. Il suffit :
- de débrancher la machine
- de localiser les bouchons d’accès aux charbons
- de retirer les anciens charbons
- de vérifier leur niveau d’usure
- de les remplacer si nécessaire
Le remplacement est rapide et peu coûteux. C’est souvent la première opération à effectuer avant de conclure à une panne plus grave.
Le flexible : un point faible classique du moteur suspendu
Le flexible est la pièce qui transmet la rotation du moteur vers la pièce à main. Il est soumis à de fortes contraintes mécaniques et peut finir par casser à l’intérieur de la gaine.
Plusieurs symptômes peuvent indiquer un problème du flexible :
- le flexible tourne sur lui-même
- la pièce à main bloque
- le moteur tourne mais rien ne se passe au bout
- la rotation devient irrégulière
Dans certains cas, le cable interne du flexible est simplement cassée. La solution consiste alors à le remplacer ou à changer tout le flexible.
Un bon réflexe est de vérifier régulièrement sa lubrification. Un léger filet d’huile appliqué côté moteur peut suffire à prolonger sa durée de vie.
Lubrifier correctement son moteur suspendu
L’entretien le plus simple consiste à lubrifier le flexible une à deux fois par an. Beaucoup de bijoutiers utilisent simplement une huile de machine à coudre.
La méthode la plus courante consiste à :
- dévisser la bague côté moteur
- faire légèrement coulisser la gaine
- appliquer quelques gouttes d’huile sur l’âme du flexible
- remonter l’ensemble
- faire tourner le moteur quelques secondes pour répartir l’huile
Attention aux huiles contenant du dégrippant très fluide. Elles peuvent projeter de l’huile dans l’atelier ou attaquer certaines pièces. Une huile mécanique simple suffit.
La pédale de commande : souvent plus simple qu’on ne le pense
La pédale d’un moteur suspendu fonctionne très simplement : elle possède un rhéostat, autrement dit une résistance variable qui contrôle la puissance envoyée au moteur.
Lorsque la pédale est défectueuse, vous pouvez souvent la remplacer par un modèle équivalent, même si celui-ci provient d’un moteur légèrement différent.
Vous devez vérifier :
- la tension maximale supportée
- la puissance admissible
- le branchement
La vitesse maximale du moteur (12 000 ou 12 200 tours par exemple) n’a pas d’impact direct sur la compatibilité de la pédale.
Identifier l’origine d’un bruit anormal
Un moteur suspendu qui devient bruyant peut avoir plusieurs causes. Avant toute intervention, déterminez si le bruit provient du moteur ou du flexible.
Une méthode simple consiste à :
- démonter le flexible
- faire tourner le moteur seul
Si le bruit disparaît, le problème provient probablement du flexible. Dans le cas contraire, il peut s’agir :
- des roulements du moteur
- des charbons
- d’un problème interne plus sérieux
Dans ce cas, il peut être préférable de confier la réparation à un spécialiste.
Comprendre l'intérieur d'un moteur suspendu
Pour diagnostiquer une panne, il peut être utile de visualiser les différents éléments qui composent un moteur suspendu. Les vues éclatées permettent de comprendre l'organisation interne du moteur, l'emplacement des charbons, du collecteur ou encore des roulements.
Télécharger la vue éclatée .pdf
Les marques de moteurs suspendus les plus répandues
Dans les ateliers de bijouterie, certaines marques sont devenues des références. Les moteurs Techdent sont considérés comme les plus fiables. Leur conception simple et leur solidité leur permettent de fonctionner pendant des décennies avec un entretien minimal.
D’autres marques vendues par des professionnels de l'outillage bijouterie proposent des alternatives à retenir :
- Pellerin
- Foredom
- Balkan
- HBM
- Vevor
- Anthogyr
La qualité peut varier selon les modèles, mais ces moteurs reposent sur un principe mécanique similaire. L’entretien reste donc comparable d’une marque à l’autre.
Les micromoteurs : une alternative moderne
Depuis quelques années, les micromoteurs gagnent du terrain dans les ateliers de bijouterie avec plusieurs avantages :
- une grande précision
- un fonctionnement beaucoup plus silencieux
- un encombrement réduit
- une meilleure ergonomie
En revanche, leur coût est plus élevé et leur réparation peut s’avérer plus complexe qu’un moteur suspendu traditionnel.
Un outil qui peut durer plusieurs décennies
Il n’est pas rare de croiser dans les ateliers des moteurs suspendus âgés de trente ou quarante ans encore parfaitement fonctionnels. Leur longévité dépend surtout de l'entretien :
- lubrifier le flexible régulièrement
- remplacer les charbons lorsqu’ils sont usés
- éviter les torsions excessives du flexible
- maintenir le moteur solidement fixé
Avec cet entretien minimal, votre moteur suspendu restera un outil fiable pendant de très nombreuses années.
